碳纸碳布连续化生产制备张力控制
碳纸碳布连续化生产制备张力控制

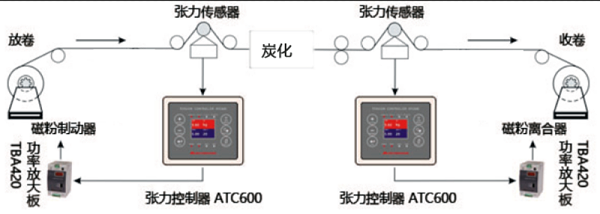

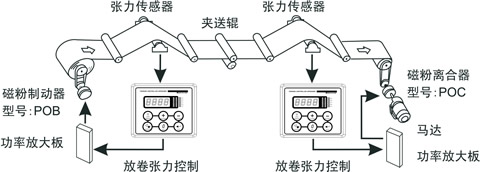

张力传感器检测带材的实时张力信号反馈给控制，控制器ATC620经过PID处理后输出0-10V控制信号，经由功率放大后供给磁粉离合器或制动器以调整其输出力矩，以达到稳定的张力控制。此外，建议控制收卷用电动机的转速使磁粉离合器的滑差转速控制在规定的范围内，以降低滑动功率。
张力控制范围30-100N.m
|
张力控制系统配置 |
|||
|
部件 |
型号 |
数量9759彩集团 |
厂商 |
|
张力检测仪9759彩集团 |
RTS-100-S9759彩集团 |
19759彩集团 |
外购 |
|
信号放大器 |
DTA6109759彩集团 |
1 |
外购 |
|
功率放大板 |
TBA420 |
1 |
外购 |
|
磁粉离合器9759彩集团 |
POC-100 |
19759彩集团 |
外购9759彩集团 |
|
碳粉制动器9759彩集团 |
POB-1009759彩集团 |
19759彩集团 |
外购 |
|
伺服控制器9759彩集团 |
ASD-A2-0721-L 1.1KW9759彩集团 |
2 |
外购9759彩集团 |
|
变频电机 |
西门子 |
29759彩集团 |
外购 |
|
支撑架及托辊9759彩集团 |
远航自制9759彩集团 |
2 |
